RadiCentre / RadiSwitch - systèmes de Test d'EMC

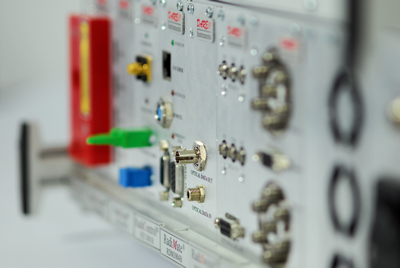

Example of a RadiCentre®-8 with Plug-in cards

Les cartes de plug-in suivants sont disponibles pour les systèmes de Test de l'CEM ® RadiCentre :
la RadiSense ®, RadiPower ®, RadiGen ®, RadiSwitch ®, RadiMate ®, RadiControl ® et RadiLink ®.
Tous les instruments peuvent être contrôlés par le logiciel de Test RadiMation ® CEM.

Pour la commutation des chemins de signaux RF, par exemple dans les applications de test de l'immunité à large bande RF où plusieurs amplificateurs sont utilisées, nous fournissons un gamme de RF coaxial commutateur cartes ; les cartes de plug-in de RadiSwitch ®. Parmi ces cartes plug-in, nous avons 2 relais avec un seul pôle - double throw (SPDT), 4 relais (SPDT) et 2 relais unique pôle - six jeter (SP6T).

La gamme de fréquences des relais internes couvrent une superficie de DC jusqu'à 18 GHz et peut être utilisé pour des niveaux de puissance jusqu'à 150 Watt. Pour la commutation de puissance élevée, nous offrons un boîtier de commutation RF externe qui peut être contrôlé à l'aide de fibre optique bidirectionnel (BIDI) link. Ceci garantit que la can RadiSwitch ® utilisée pour toute commutation tout relais externes, par exemple en 200 V/m rayonnée des systèmes de test de l'immunité.

Exemple d'un RadiSwitch® carte Plug-in SP6T
